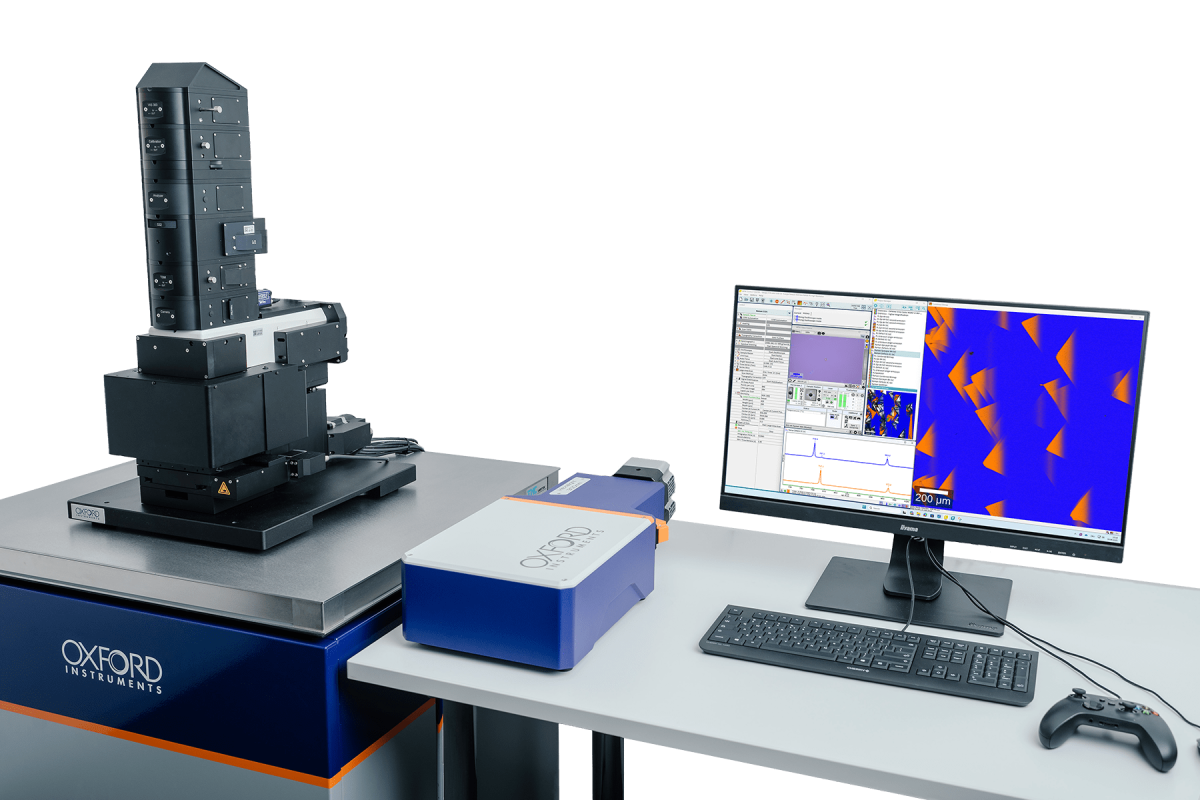

witec360 là gì?

witec360 là kính hiển vi Raman đồng tiêu được thiết kế cho phân tích quang phổ Raman, Raman mapping 2D, Raman imaging 3D, line scan, depth profile và các phép đo theo thời gian. Mỗi điểm ảnh
trong bản đồ Raman có thể chứa một phổ Raman hoàn chỉnh, cho phép người dùng không chỉ quan sát hình ảnh mẫu mà còn truy xuất thông tin hóa học, cấu trúc, pha vật liệu, ứng suất hoặc phân bố thành phần tại từng vị trí cụ thể.

Điểm mạnh của witec360 nằm ở thiết kế mô-đun. Người dùng có thể cấu hình hệ theo nhu cầu ban đầu, sau đó tiếp tục nâng cấp laser, spectrometer, stage, automation, module phân cực, TrueSurface, AFM, SNOM, photoluminescence, fluorescence, TCSPC, SHG/THG hoặc các kỹ thuật tương quan khác khi nhu cầu nghiên cứu mở rộng.

Vì sao witec360 là hệ kính hiển vi Raman đáng chú ý?

Trong nghiên cứu hiện đại, các phòng thí nghiệm không chỉ cần một phổ Raman tại một điểm đơn lẻ, mà cần bản đồ hóa thành phần, cấu trúc và tính chất vật liệu trên diện rộng hoặc theo không gian 3D. witec360 giải quyết nhu cầu này bằng cách kết hợp quang học tối ưu, hệ quang phổ hiệu suất cao, phần mềm trực quan và các tùy chọn tự động hóa nhằm tăng tốc độ đo, cải thiện độ lặp lại và đơn giản hóa vận hành.

Với khả năng tích hợp các kỹ thuật hiển vi tương quan, witec360 giúp người dùng liên hệ thông tin Raman với hình thái, địa hình bề mặt, cơ tính, phát quang, cấu trúc quang học hoặc dữ liệu từ các kỹ thuật khác. Điều này đặc biệt quan trọng trong phân tích vật liệu tiên tiến, bán dẫn, polymer, vật liệu 2D, dược phẩm và mẫu sinh học phức tạp.

Lợi ích chính của witec360

• Kết quả cấp độ nghiên cứu:
  quang học được tối ưu trong toàn bộ đường truyền giúp tăng tốc độ, độ nhạy và độ phân giải cho các ứng dụng R&D.
• Độ linh hoạt cao:
  khả năng broadband và nhiều tùy chọn cấu hình giúp hệ phù hợp với nhiều loại mẫu và lĩnh vực ứng dụng.
• Phân tích toàn diện:
  tích hợp các kỹ thuật tương quan để kết nối thông tin hóa học, cấu trúc, hình thái và tính chất vật liệu.
• Thiết kế mô-đun, dễ mở rộng:
  cho phép cấu hình theo ngân sách và yêu cầu hiện tại, đồng thời nâng cấp khi nhu cầu nghiên cứu thay đổi.
• Tự động hóa thông minh:
  hỗ trợ người dùng mới vận hành dễ hơn, đồng thời giúp chuyên gia Raman thực hiện các phép đo phức tạp hiệu quả.
• Tính lặp lại và minh bạch:
  quản lý đa người dùng, hiệu chuẩn nội bộ, báo cáo tự động và phân tích dữ liệu có hướng dẫn giúp tăng độ tin cậy.

Các chế độ đo Raman nâng cao

witec360 hỗ trợ nhiều dạng phép đo Raman, từ đo điểm đơn giản đến imaging 3D và theo dõi quá trình theo thời gian.
Nhờ đó, cùng một hệ có thể phục vụ cả nghiên cứu cơ bản, phân tích mẫu phức tạp và kiểm soát chất lượng R&D.

• Point-by-point spectral acquisition:
  đo phổ Raman chính xác tại từng vị trí riêng lẻ trên mẫu.
• 2D area scans:
  tạo bản đồ Raman 2D để quan sát phân bố thành phần, pha, ứng suất hoặc khuyết tật.

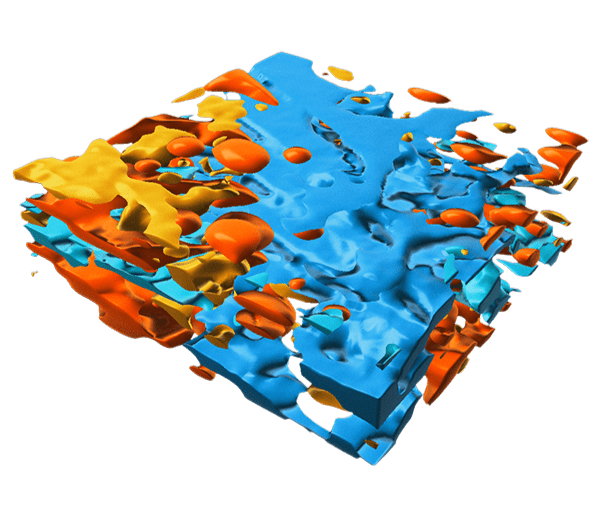

• 3D Raman imaging:
  tái tạo cấu trúc bên trong mẫu theo từng lớp, phù hợp cho polymer, tế bào, vật liệu nhiều lớp và hệ phân tán.
• Line scans và depth profiling:
  phân tích sự thay đổi thành phần hoặc cấu trúc theo một trục xác định hoặc theo chiều sâu.
• Time-resolved measurements:
  theo dõi phản ứng, biến đổi vật liệu, quá trình khuếch tán hoặc thay đổi theo thời gian.

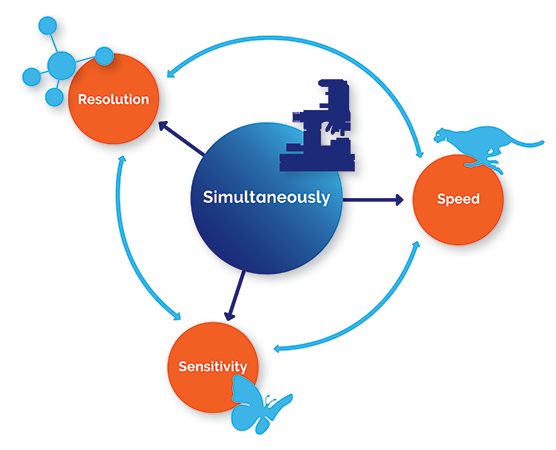

Hiệu năng Raman hàng đầu

witec360 được tối ưu để đạt hiệu suất truyền tín hiệu cao, độ ổn định tốt và độ linh hoạt phổ rộng.
Hệ thống phù hợp cho các ứng dụng đòi hỏi tốc độ đo nhanh, tín hiệu yếu, mẫu nhạy hoặc yêu cầu độ phân giải cao.

• Dải broadband 350–1100 nm trong cùng nền tảng lõi.
• Tùy chọn mở rộng từ UV 266 nm đến NIR 1064 nm.
• Độ phân giải bên giới hạn nhiễu xạ, có thể đạt <300 nm tùy bước sóng kích thích.
• Độ phân giải chiều sâu có thể đạt <950 nm tùy bước sóng kích thích.
• Độ phân giải phổ đến 0,1 cm^-1 tại kích thích 633 nm.
• Tốc độ ảnh Raman siêu nhanh, dưới 1 ms cho mỗi phổ trong cấu hình phù hợp.
• Hệ quang phổ Hexalight với quang học thấu kính, không dùng gương trong đường quang chính và 6 vị trí grating.

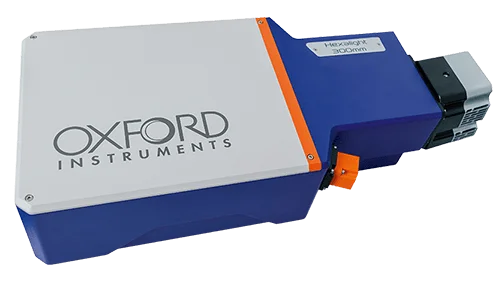

Hexalight – trái tim hiệu năng của witec360

Hexalight là hệ quang phổ trung tâm trong nền tảng witec360. Với thiết kế quang học dựa trên thấu kính, tối ưu truyền sáng và khả năng lựa chọn nhiều grating, Hexalight giúp cân bằng giữa độ nhạy, độ phân giải phổ và độ linh hoạt bước sóng. Đây là yếu tố quan trọng giúp witec360 đáp ứng nhiều ứng dụng từ vật liệu phổ thông đến các nghiên cứu Raman chuyên sâu.

Thiết kế mô-đun và khả năng tùy biến cấu hình

witec360 được xây dựng như một nền tảng linh hoạt, có thể cấu hình từ các hệ chuyên dụng cho một nhóm ứng dụng
đến các hệ mở rộng cho nghiên cứu học thuật nâng cao hoặc core facility đa người dùng.

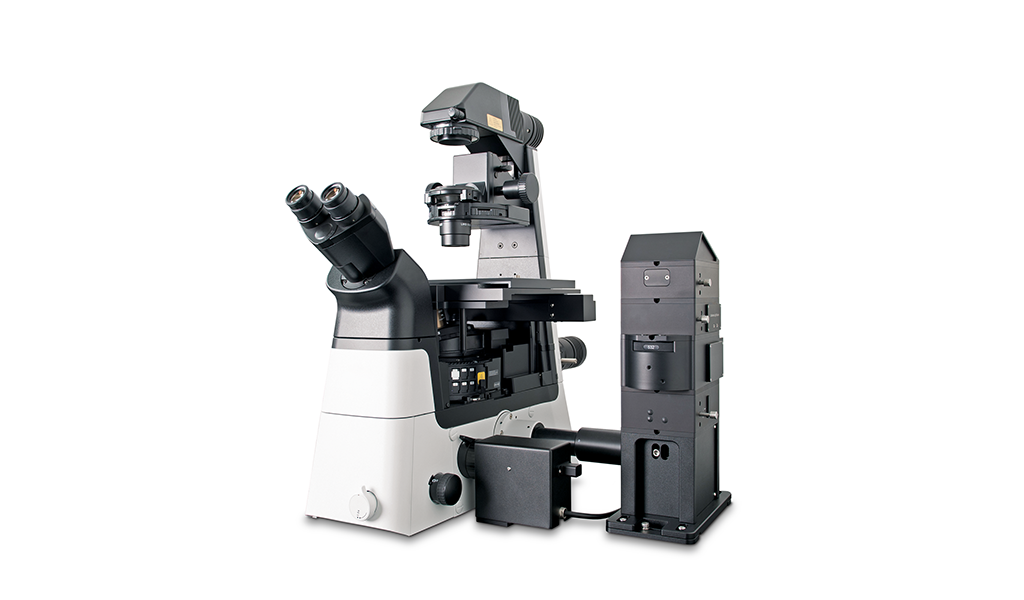

• Cấu hình upright hoặc inverted:
  phù hợp cho mẫu rắn, mẫu lớn, mẫu lỏng, mẫu sinh học hoặc mẫu cần quan sát từ dưới lên.
• Full automation:
  hỗ trợ quy trình đo lặp lại, tăng năng suất và giảm phụ thuộc vào thao tác thủ công.
• Full-wafer access:
  tùy chọn cho phân tích wafer diện rộng, phù hợp với ngành bán dẫn và kiểm tra vật liệu điện tử.
• Laser và spectrometer linh hoạt:
  cho phép chọn bước sóng, cấu hình phổ và detector theo mẫu thực tế.
• Sample positioning and handling:
  stage motorized, piezo-driven và các tùy chọn giữ mẫu cho đo chính xác.
• Phần mềm và phụ kiện mở rộng:
  hỗ trợ nâng cấp theo từng giai đoạn đầu tư.

Khả năng hiển vi tương quan Correlative Microscopy

Một trong những ưu điểm quan trọng của witec360 là khả năng tích hợp các kỹ thuật hiển vi tương quan, giúp phân tích cùng một khu vực mẫu bằng nhiều phương pháp khác nhau. Nhờ phần mềm tích hợp, dữ liệu có thể được điều khiển, chồng ảnh và tương quan trực quan trong cùng workflow.

• White-light microscopy: định vị vùng quan tâm và quan sát mẫu bằng ảnh quang học chất lượng cao.
• AFM: bổ sung thông tin địa hình, độ bám dính, độ cứng và tính chất cơ học bề mặt.
• TrueSurface: đo Raman trên bề mặt cong, nghiêng hoặc gồ ghề trong khi vẫn duy trì tiêu điểm.
• SNOM: mở rộng khả năng hình ảnh quang học vượt giới hạn nhiễu xạ, với độ phân giải đến khoảng 60 nm.
• Fluorescence microscopy: bổ trợ Raman cho các ứng dụng sinh học và mẫu có đánh dấu huỳnh quang.
• Photoluminescence imaging: phân tích tính chất quang điện tử trong bán dẫn và vật liệu phát quang.
• TCSPC, TLM và FLIM: nghiên cứu phát quang theo thời gian trong vật liệu quang điện và khoa học sự sống.
• SHG/THG: khảo sát cấu trúc không đối xứng tâm, vật liệu 2D và mẫu sinh học label-free.
• SEM/RISE: kết hợp Raman với SEM để liên hệ hình thái nano, cấu trúc và thông tin hóa học.
• Antibunching: hỗ trợ nhận diện single-photon emitters cho nghiên cứu lượng tử.

Tự động hóa thông minh cho mọi người dùng

witec360 được thiết kế để phù hợp cả với người mới sử dụng Raman và chuyên gia Raman . Các tùy chọn tự động hóa giúp rút ngắn thời gian thiết lập, tăng độ lặp lại và giảm sai số do thao tác thủ công.

• AutoBeam:
  căn chỉnh đường tia laser chỉ với một thao tác, hỗ trợ nhiều laser và vận hành từ xa.
• TrueCal:
  hiệu chuẩn tự động bằng các routine được cấu hình sẵn, giúp hệ luôn sẵn sàng cho phép đo chính xác.
• TrueComfort:
  tự động hóa các thao tác thường ngày như Köhler illumination, chuyển đổi bright-field/Raman và xoay turret vật kính.
• TrueSurface:
  duy trì tiêu điểm trong suốt quá trình đo trên bề mặt không phẳng.
• Motorized laser coupler:
  chuyển đổi bằng phần mềm giữa nhiều bước sóng laser, từ UV đến NIR.
• TruePower:
  kiểm soát công suất laser tuyệt đối trong phép đo, phù hợp cho mẫu nhạy và thí nghiệm phụ thuộc công suất.
• Motorized polarization modules:
  tự động điều chỉnh polarizer và analyzer cho các nghiên cứu phân cực.
• Motorized và piezo-driven stages:
  định vị mẫu chính xác, scan diện rộng, zoom vào vùng quan tâm và quay lại vị trí đo đã lưu.

Phần mềm phân tích dữ liệu Raman

Phần mềm của witec360 hỗ trợ toàn bộ quy trình từ điều khiển đo, thu dữ liệu, xử lý phổ, tạo ảnh Raman đến phân tích thành phần. Điều này đặc biệt hữu ích cho phòng thí nghiệm đa người dùng, nơi cần giao diện dễ học nhưng vẫn đủ mạnh cho chuyên gia.

• Analysis Wizard:
  hướng dẫn người dùng qua các bước phân tích dữ liệu, giảm thời gian đào tạo.
• TrueComponent analysis:
  tự động nhận diện và phân biệt các thành phần trong ảnh Raman, hỗ trợ spectral unmixing.
• TrueMatch:
  so khớp phổ đo được với cơ sở dữ liệu Raman để hỗ trợ nhận diện hợp chất và gán đỉnh phổ.
• Automated reporting:
  hỗ trợ tạo báo cáo, lưu quy trình và đảm bảo tính minh bạch trong phân tích.

Ứng dụng tiêu biểu của witec360

1. Khoa học vật liệu

witec360 hỗ trợ mapping thành phần, phân tích pha, ứng suất, khuyết tật, cấu trúc 3D và sự phân bố vật liệu trong polymer, composite, vật liệu địa chất, gốm sứ, vật liệu nano, xúc tác, lớp phủ và vật liệu chức năng.

2. Bán dẫn và quang điện tử

Với Raman và photoluminescence imaging độ phân giải cao, witec360 phù hợp cho metrology bán dẫn, phân tích stress field, defect characterization, bandgap, wafer mapping, SiC, GaN, compound semiconductor và vật liệu quang điện tử.

3. Khoa học sự sống

Raman không phá hủy và không cần đánh dấu trong nhiều trường hợp, giúp nghiên cứu cấu trúc tế bào, chuyển hóa, hấp thu thuốc, phân bố lipid/protein và các quá trình sinh học ở 2D hoặc 3D.

4. Dược phẩm và mỹ phẩm

Trong dược phẩm, witec360 hỗ trợ mapping API, tá dược, polymorph, coating, độ đồng nhất công thức, độ ổn định và khả năng hòa tan. Trong mỹ phẩm, hệ có thể tạo ảnh 3D của nhũ tương, hạt phân tán và cấu trúc đa pha.

5. Vật liệu 2D, nano-carbon và vật liệu lượng tử

Raman là kỹ thuật thiết yếu cho graphene, CNT, MoS₂, WSe₂, hBN và các vật liệu 2D khác. witec360 hỗ trợ phân tích số lớp, khuyết tật, ứng suất, định hướng tinh thể, phát quang và tương quan với AFM, SNOM, SHG hoặc PL.

witec360 phù hợp với những phòng thí nghiệm nào?

• Trung tâm phân tích vật liệu, core facility và phòng thí nghiệm đa người dùng.
• Viện nghiên cứu, trường đại học, nhóm nghiên cứu vật liệu tiên tiến và nano.
• Phòng R&D bán dẫn, wafer, SiC, GaN, photonics và quang điện tử.
• Phòng nghiên cứu polymer, coating, composite, xúc tác và vật liệu chức năng.
• Phòng nghiên cứu dược phẩm, mỹ phẩm, sinh học tế bào và vật liệu sinh học.
• Doanh nghiệp cần hệ Raman có khả năng mở rộng, tự động hóa và hỗ trợ phân tích lặp lại.

Lợi ích khi lựa chọn witec360 qua 2H Instruments

2H Instruments hỗ trợ khách hàng tại Việt Nam trong việc lựa chọn cấu hình witec360 phù hợp với bài toán nghiên cứu, ngân sách đầu tư và khả năng mở rộng trong tương lai.

• Tư vấn lựa chọn cấu hình upright/inverted, laser, spectrometer, detector và stage.
• Hỗ trợ cấu hình automation cho phòng lab đa người dùng hoặc workflow R&D lặp lại.
• Tư vấn các module mở rộng như TrueSurface, AFM, SNOM, PL, TCSPC, SHG/THG, polarization và SEM/RISE.
• Kết nối chuyên gia Oxford Instruments cho các ứng dụng vật liệu, bán dẫn, dược phẩm và khoa học sự sống.
• Hỗ trợ đào tạo vận hành, khai thác dữ liệu Raman imaging và tối ưu điều kiện đo.
• Cung cấp phụ kiện, nâng cấp, bảo trì và dịch vụ kỹ thuật liên quan đến hệ Raman Oxford Instruments.

Câu hỏi thường gặp về witec360

witec360 khác gì so với kính hiển vi Raman thông thường?

witec360 không chỉ là hệ đo phổ Raman đơn điểm mà là kính hiển vi Raman đồng tiêu mô-đun, hỗ trợ mapping 2D, imaging 3D, depth profile, đo theo thời gian, automation và tích hợp nhiều kỹ thuật hiển vi tương quan.

witec360 có phù hợp cho phòng lab đa người dùng không?

Có. Hệ hỗ trợ multi-user management, automation, hiệu chuẩn nội bộ, workflow trực quan và phần mềm phân tích có hướng dẫn, giúp người dùng mới dễ làm quen và người dùng chuyên sâu vẫn có đủ khả năng tùy chỉnh.

Có thể nâng cấp witec360 sau khi mua không?

Có. Thiết kế mô-đun cho phép nâng cấp laser, spectrometer, stage, automation, phần mềm và các module tương quan theo nhu cầu nghiên cứu phát sinh trong tương lai.

witec360 có dùng được cho bán dẫn không?

Có. witec360 hỗ trợ phân tích stress field, defect, wafer mapping, bandgap, SiC, GaN, compound semiconductor và vật liệu quang điện tử. Với yêu cầu wafer diện rộng, có thể xem xét cấu hình full-wafer access hoặc witec360 Semiconductor Edition.
