RISE là gì?

RISE là viết tắt của Raman Imaging and Scanning Electron Microscopy. Đây là kỹ thuật kính hiển vi tương quan kết hợp ưu điểm của hai phương pháp phân tích mạnh: SEM cho hình ảnh cấu trúc, hình thái bề mặt và Raman cho thông tin thành phần phân tử, pha tinh thể, ứng suất, cấu trúc carbon hoặc phân bố hóa học.

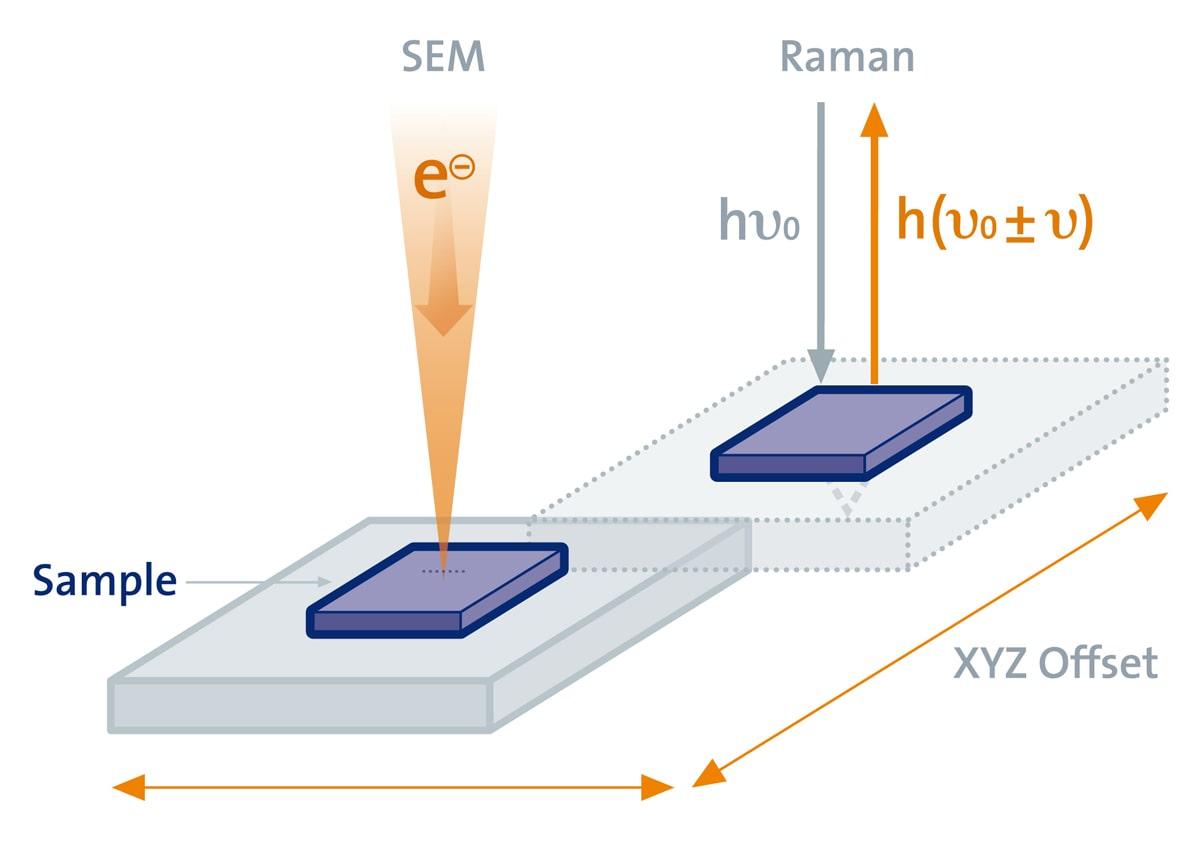

Thay vì phải đo SEM và Raman trên hai thiết bị riêng biệt rồi căn chỉnh dữ liệu thủ công, RISE cho phép thực hiện quy trình đo trong một nền tảng tích hợp. Mẫu được chuyển tự động giữa vị trí đo SEM và Raman trong buồng chân không SEM, giúp giảm sai lệch vị trí, tăng tốc độ làm việc và cải thiện độ tin cậy khi chồng ghép dữ liệu.

Vì sao cần tích hợp Raman với SEM?

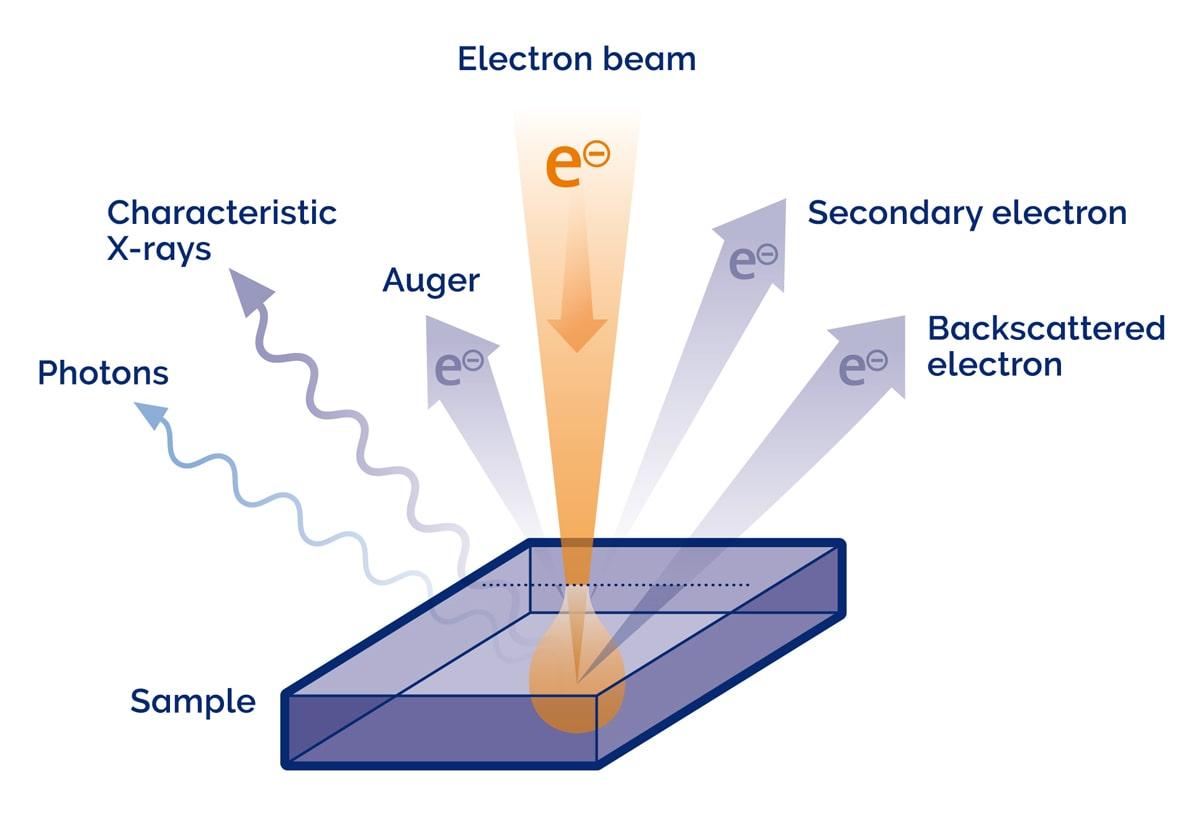

SEM là công cụ không thể thiếu để quan sát hình thái, kích thước hạt, cấu trúc bề mặt, khuyết tật và vi cấu trúc của vật liệu. Tuy nhiên, SEM thường không cung cấp đầy đủ thông tin về thành phần phân tử hoặc pha hóa học. Trong khi đó, Raman là kỹ thuật phân tích không phá hủy, có khả năng nhận diện hợp chất, pha vật liệu, cấu trúc tinh thể, mức độ kết tinh, ứng suất và sự phân bố thành phần hóa học.

Khi hai kỹ thuật này được tích hợp trong cùng một hệ RISE, người dùng có thể trả lời đồng thời hai câu hỏi: “Mẫu trông như thế nào?” và “Thành phần hóa học tại đúng vị trí đó là gì?”.

Đây là lợi thế lớn trong nghiên cứu vật liệu tiên tiến, bán dẫn, màng mỏng, polymer, vật liệu 2D, pin, xúc tác, dược phẩm và các mẫu địa chất phức tạp.

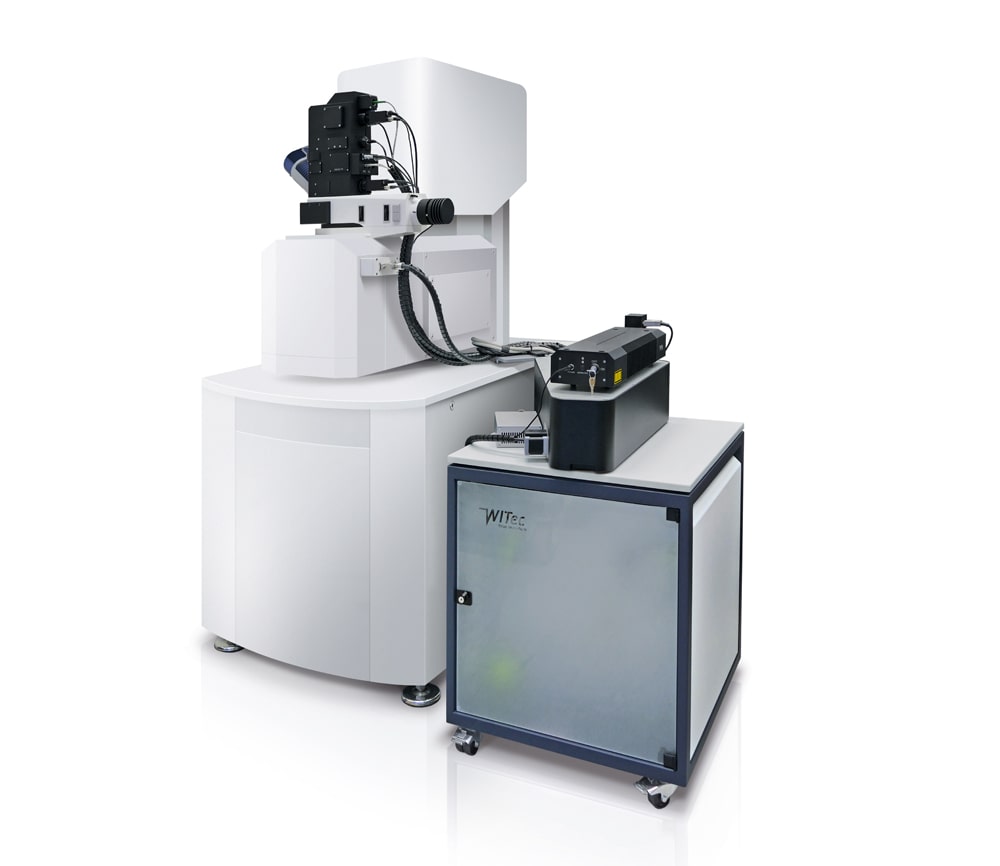

Đặc điểm nổi bật của kính hiển vi Raman-SEM RISE

• Tích hợp SEM và Raman đồng tiêu trong cùng một hệ:
  kết hợp khả năng quan sát hình thái bề mặt của SEM với phân tích hóa học, phân tử và pha vật liệu của Raman.
• Chuyển đổi nhanh giữa phép đo SEM và Raman:
  hỗ trợ quy trình phân tích tương quan thuận tiện, giảm thao tác thủ công và tiết kiệm thời gian.
• Tự động chuyển mẫu trong buồng chân không SEM:
  giúp đo cùng khu vực mẫu với độ lặp lại vị trí cao hơn so với việc di chuyển mẫu giữa hai thiết bị độc lập.
• Giao diện phần mềm tích hợp:
  điều khiển phép đo, quản lý dữ liệu, tương quan kết quả và chồng ảnh Raman-SEM trong một quy trình thân thiện.
• Không đánh đổi hiệu năng của SEM và Raman:
  người dùng vẫn có được khả năng hình ảnh SEM chất lượng cao cùng hiệu suất Raman đồng tiêu mạnh mẽ.
• Chồng ảnh trực quan:
  kết hợp ảnh SEM với bản đồ Raman màu để nhận diện mối liên hệ giữa cấu trúc vi mô và phân bố hóa học.

Năng lực phân tích Raman đồng tiêu

Hệ RISE được phát triển trên nền tảng kính hiển vi Raman đồng tiêu hiệu năng cao của Oxford Instruments, cho phép tạo ảnh Raman siêu phổ, trong đó mỗi pixel của ảnh chứa một phổ Raman hoàn chỉnh. Nhờ đó, người dùng không chỉ quan sát được hình ảnh mẫu mà còn có thể trích xuất thông tin hóa học tại từng vị trí cụ thể.

• Ảnh Raman đồng tiêu với tốc độ, độ nhạy và độ phân giải cao.
• Tạo bản đồ Raman hyperspectral với phổ Raman đầy đủ tại từng pixel.
• Độ phân giải bên giới hạn nhiễu xạ khoảng 200–300 nm.
• Khả năng phân tích theo chiều sâu, dựng ảnh 3D và tạo depth profile.
• Hệ quang phổ thông lượng cao cho độ nhạy và độ phân giải phổ tốt.
• Tùy chọn Raman imaging siêu nhanh với thời gian tích phân chỉ 0,76 ms/phổ.
• Kỹ thuật phân tích không phá hủy, thường không cần nhuộm màu hoặc cố định mẫu.

Ứng dụng tiêu biểu của RISE Raman-SEM

1. Khoa học vật liệu và vật liệu tiên tiến

RISE giúp nghiên cứu mối liên hệ giữa vi cấu trúc và thành phần hóa học trong vật liệu composite, ceramic, kim loại phủ, màng mỏng, vật liệu xốp, xúc tác và vật liệu chức năng. Ảnh SEM cung cấp thông tin hình thái, trong khi bản đồ Raman cho biết sự phân bố pha, thành phần phân tử hoặc mức độ kết tinh.

2. Bán dẫn, màng mỏng và quang điện tử

Trong nghiên cứu bán dẫn, RISE hỗ trợ phân tích vật liệu GaAs, silicon, vật liệu compound semiconductor, lớp phủ, khuyết tật bề mặt, dư lượng sau quá trình sản xuất và phân bố ứng suất. Khả năng chồng ảnh Raman-SEM đặc biệt hữu ích khi cần xác định chính xác vị trí lỗi hoặc vùng dị biệt trên wafer và linh kiện.

3. Vật liệu nano-carbon và vật liệu 2D

Raman là kỹ thuật quan trọng trong phân tích graphene, carbon nanotube, MoS₂ và các vật liệu 2D khác. Khi kết hợp với SEM, RISE giúp xác định hình thái, số lớp, vùng khuyết tật, phân bố pha và tính đồng nhất của vật liệu trên cùng một khu vực đo.

4. Polymer và vật liệu composite

RISE có thể phân biệt các pha polymer khác nhau trong blend hoặc composite, ví dụ phân bố polystyrene và polymethyl methacrylate trong hệ PMMA-PS. Điều này hỗ trợ nghiên cứu tương thích pha, phân tán phụ gia, lỗi bề mặt, lớp phủ và cơ chế lão hóa vật liệu.

5. Địa chất, khoáng vật và vật liệu tự nhiên

Với mẫu địa chất, RISE có thể kết hợp thông tin hình thái SEM, thành phần nguyên tố từ EDS nếu được tích hợp và thông tin hợp chất phân tử từ Raman. Đây là công cụ hữu ích để nhận diện khoáng vật, phân bố pha và cấu trúc vi mô trong các mẫu đá, quặng, trầm tích hoặc vật liệu địa chất phức tạp.

6. Khoa học sự sống, dược phẩm và mỹ phẩm

Nhờ khả năng phân tích không phá hủy và không cần đánh dấu mẫu trong nhiều trường hợp, Raman-SEM có thể hỗ trợ nghiên cứu mô sinh học, phân bố thành phần hoạt chất, hạt dược phẩm, vật liệu sinh học, implant, mỹ phẩm và các hệ phân tán có cấu trúc vi mô phức tạp.

7. Pin, fuel cell và vật liệu năng lượng

Trong lĩnh vực lưu trữ và chuyển đổi năng lượng, RISE giúp nghiên cứu điện cực, chất xúc tác, vật liệu carbon, lớp phủ, sản phẩm phụ phản ứng và sự thay đổi cấu trúc – hóa học trên bề mặt vật liệu sau quá trình vận hành.

Ví dụ phân tích bằng RISE

• Mô não: chồng ảnh Raman-SEM để phân biệt vùng chất trắng và chất xám trong mẫu mô.
• Mẫu bán dẫn GaAs: bản đồ Raman-SEM giúp phân biệt nền vàng, vùng GaAs và dư lượng từ quá trình sản xuất.
• Polymer blend PMMA-PS: xác định phân bố của polystyrene và polymethyl methacrylate trên cùng ảnh hiển vi.

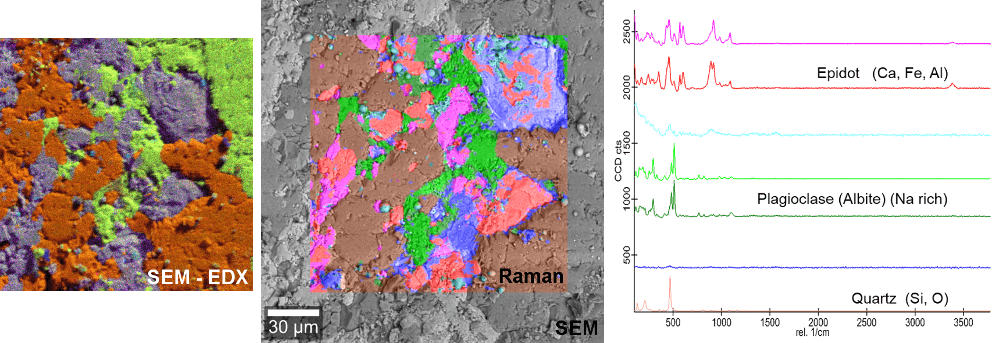

• Mẫu địa chất: kết hợp SEM, EDS và Raman để liên hệ thông tin nguyên tố, cấu trúc và hợp chất phân tử.

RISE phù hợp với những phòng thí nghiệm nào?

RISE là lựa chọn phù hợp cho các đơn vị cần phân tích tương quan đa kỹ thuật trên cùng một vị trí mẫu, đặc biệt là:

• Trung tâm phân tích vật liệu, phòng thí nghiệm dùng chung và core facility.
• Viện nghiên cứu, trường đại học, phòng R&D vật liệu tiên tiến.
• Phòng thí nghiệm bán dẫn, màng mỏng, vật liệu 2D và công nghệ nano.
• Đơn vị nghiên cứu polymer, composite, coating và vật liệu chức năng.
• Phòng nghiên cứu địa chất, khoáng vật, môi trường, dược phẩm và khoa học sự sống.
• Doanh nghiệp cần kết hợp phân tích hình thái, cấu trúc và hóa học trong một workflow thống nhất.

Lợi ích khi lựa chọn RISE qua 2H Instruments

Với vai trò là đơn vị phân phối và hỗ trợ giải pháp Raman của Oxford Instruments tại Việt Nam, 2H Instruments đồng hành cùng khách hàng từ giai đoạn tư vấn ứng dụng, lựa chọn cấu hình, trao đổi mẫu thử, đào tạo vận hành đến hỗ trợ kỹ thuật sau bán hàng.

• Tư vấn cấu hình RISE phù hợp với nhóm mẫu và mục tiêu nghiên cứu.
• Hỗ trợ làm rõ yêu cầu kỹ thuật cho dự án đầu tư thiết bị Raman-SEM.
• Kết nối chuyên gia hãng cho các ứng dụng chuyên sâu như bán dẫn, vật liệu 2D, polymer, pin và địa chất.
• Hỗ trợ đào tạo vận hành, khai thác dữ liệu Raman-SEM và tối ưu workflow phân tích.
• Cung cấp vật tư, phụ kiện và dịch vụ kỹ thuật liên quan đến hệ Raman Oxford Instruments.

Câu hỏi thường gặp về kính hiển vi Raman-SEM RISE

RISE có thay thế SEM hoặc Raman độc lập không?

RISE không chỉ thay thế một thiết bị đơn lẻ mà tạo ra một workflow phân tích tương quan mạnh hơn, trong đó SEM và Raman được sử dụng bổ trợ cho nhau trên cùng khu vực mẫu.

Raman-SEM có phá hủy mẫu không?

Raman là kỹ thuật phân tích không phá hủy trong nhiều ứng dụng và thường không cần nhuộm màu hoặc cố định mẫu. Tuy nhiên, điều kiện laser, công suất và thời gian đo cần được tối ưu theo từng loại mẫu để tránh ảnh hưởng nhiệt hoặc biến đổi vật liệu nhạy cảm.

RISE có phù hợp cho vật liệu bán dẫn và vật liệu 2D không?

Có. RISE đặc biệt hữu ích khi cần liên hệ hình thái bề mặt, khuyết tật, vùng dư lượng hoặc cấu trúc vi mô với thông tin Raman về pha, ứng suất, số lớp, độ kết tinh hoặc thành phần hóa học.

Có thể tích hợp thêm EDS không?

Tùy cấu hình SEM và yêu cầu ứng dụng, hệ RISE có thể được triển khai trong workflow kết hợp Raman, SEM và EDS nhằm bổ sung thông tin hóa học phân tử, hình thái bề mặt và thành phần nguyên tố.
