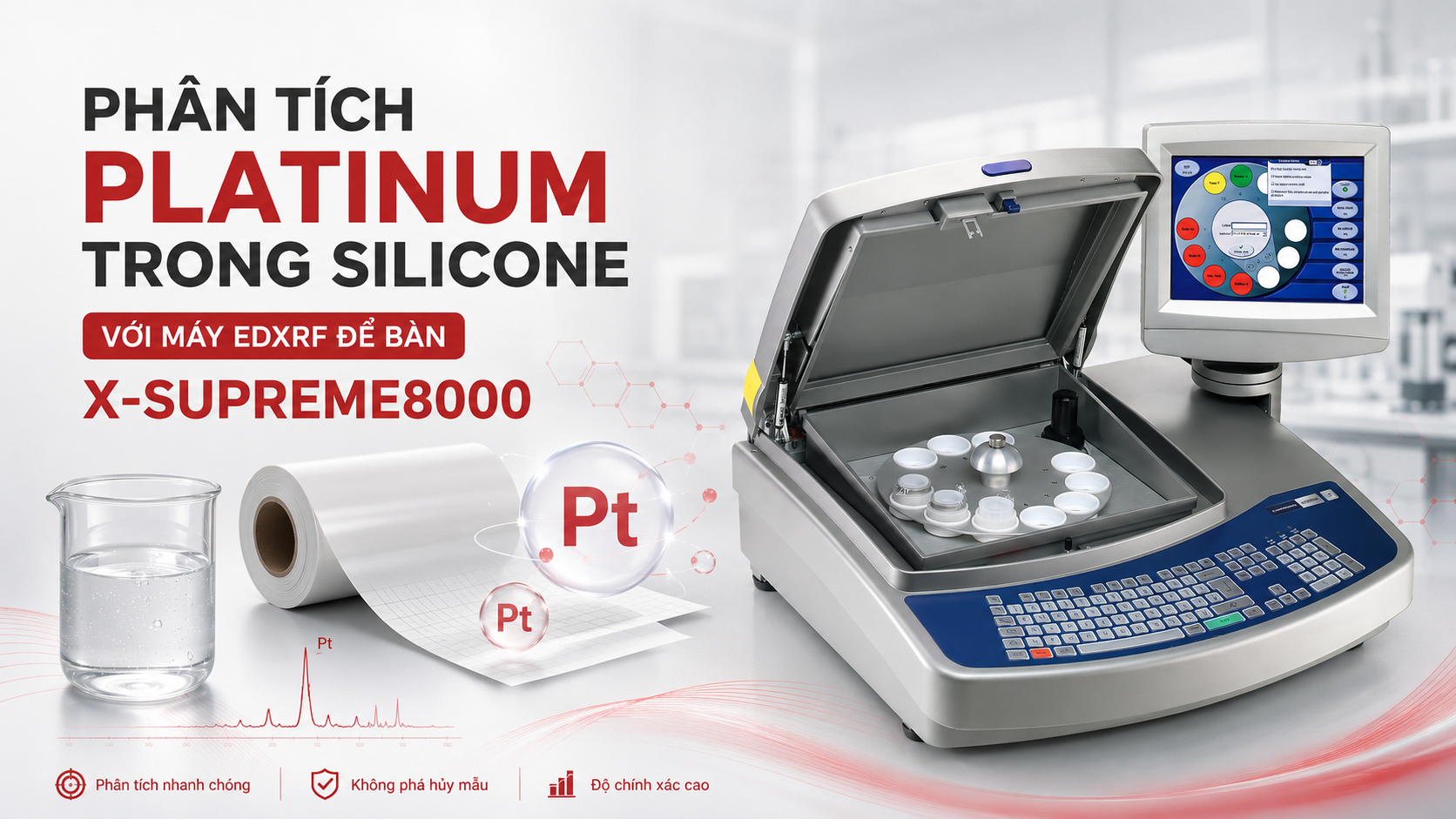

Phân tích hàm lượng platinum trong silicone bằng máy XRF Hitachi

Platinum (Pt) được sử dụng làm chất xúc tác trong nhiều hệ silicone đóng rắn bằng nhiệt dành cho vật liệu nền chống dính, nhãn tự dính, băng keo và màng phủ silicone. Kiểm soát hàm lượng Pt giúp nhà sản xuất duy trì sự ổn định của công thức, tối ưu điều kiện đóng rắn và hạn chế sử dụng dư một kim loại có giá trị cao. Máy EDXRF để bàn Hitachi X-Supreme8000 cho phép xác định Pt trực tiếp trong silicone dạng lỏng với chuẩn bị mẫu đơn giản, không cần phân hủy mẫu bằng acid và có thể đo tự động nhiều mẫu liên tiếp.

Bài viết này tập trung vào ứng dụng xác định hàm lượng Pt trong silicone dạng lỏng dùng cho ngành vật liệu nền chống dính. Đây là phép phân tích khác với:

• Đo lượng lớp phủ silicone trên giấy hoặc màng theo FINAT FTM 7.
• Đo khối lượng lớp phủ Pt trên điện cực pin nhiên liệu.
• Đánh giá lực bóc tách hoặc mức độ đóng rắn của lớp silicone.

EDXRF đo tổng hàm lượng nguyên tố Pt có trong phần mẫu được phân tích. Kết quả này hỗ trợ kiểm soát công thức và quá trình, nhưng không tự động cho biết trạng thái hóa học, hoạt tính xúc tác hoặc mức độ đóng rắn hoàn toàn của silicone.

Vì sao platinum được dùng trong silicone?

Trong nhiều hệ silicone đóng rắn theo cơ chế cộng, Pt đóng vai trò chất xúc tác cho phản ứng liên kết ngang. Việc sử dụng Pt giúp các hệ silicone hiện đại có thể:

• Đóng rắn ở nhiệt độ thấp hơn so với một số công nghệ cũ.
• Rút ngắn hoặc duy trì thời gian đóng rắn ở tốc độ dây chuyền cao.
• Vận hành với công thức không dung môi hoặc ít dung môi.
• Giảm năng lượng tiêu thụ trong quá trình sấy và đóng rắn.
• Tạo lớp phủ chống dính ổn định trên giấy hoặc màng polymer.

Hàm lượng Pt được phối hợp với chất ức chế phản ứng và chất liên kết ngang trong công thức. Do đó, việc kiểm soát Pt giúp nhà sản xuất duy trì cân bằng giữa:

• Khả năng bảo quản và thao tác của hỗn hợp trước khi phủ.
• Tốc độ phản ứng khi đi qua buồng sấy.
• Nhiệt độ đóng rắn.
• Tốc độ chạy dây chuyền.
• Chi phí hóa chất và chất xúc tác.

Vì sao cần phân tích hàm lượng Pt trong silicone?

Kiểm soát nguyên liệu và công thức

Kết quả Pt có thể được sử dụng để kiểm tra:

• Silicone nguyên liệu trước khi đưa vào sản xuất.
• Hỗn hợp sau khi phối trộn xúc tác, chất ức chế và chất liên kết ngang.
• Sự đồng nhất giữa các mẻ pha.
• Sai lệch do định lượng hoặc bổ sung nguyên liệu không đúng.
• Khác biệt giữa các lô nguyên liệu từ nhà cung cấp.

Hỗ trợ tối ưu quá trình đóng rắn

Khi kết hợp với dữ liệu nhiệt độ, tốc độ dây chuyền và các phép thử thành phẩm, hàm lượng Pt giúp kỹ sư quá trình đánh giá sự ổn định của hệ xúc tác. Đây là một thông số hỗ trợ, không phải phép đo trực tiếp mức độ đóng rắn.

Giảm chi phí chất xúc tác

Pt là thành phần có giá trị cao. Kiểm soát chính xác nồng độ giúp hạn chế:

• Pha dư xúc tác để “bù an toàn”.
• Loại bỏ mẻ do sai công thức.
• Điều chỉnh quá trình dựa trên phỏng đoán.
• Biến động chất lượng giữa các mẻ.

Điều tra nguyên nhân khi sản phẩm không đạt

Khi xuất hiện hiện tượng đóng rắn không hoàn toàn, lực bóc tách bất thường hoặc silicone có thể chuyển sang lớp keo, dữ liệu Pt có thể được dùng cùng các thông tin khác để xác định nguyên nhân. Các thông tin nên được xem xét đồng thời gồm:

• Hàm lượng Pt.
• Tỷ lệ chất liên kết ngang.
• Hàm lượng chất ức chế.
• Nhiệt độ và thời gian lưu trong buồng sấy.
• Độ đồng đều của lớp phủ.
• Lượng silicone chưa đóng rắn có thể chiết ra.
• Lực bóc tách và độ bám dính còn lại của keo.

EDXRF xác định Pt trong silicone như thế nào?

EDXRF là quang phổ huỳnh quang tia X tán sắc năng lượng. Quy trình đo Pt trong silicone gồm các bước cơ bản:

1. Ống tia X chiếu chùm tia sơ cấp vào mẫu silicone.
2. Nguyên tử Pt trong mẫu bị kích thích và phát ra tia X đặc trưng.
3. Đầu dò bán dẫn ghi nhận năng lượng và cường độ tín hiệu Pt.
4. Phần mềm tách tín hiệu Pt khỏi nền phổ.
5. Cường độ Pt được so sánh với đường hiệu chuẩn.
6. Kết quả được hiển thị theo mg/kg.

Vị trí đỉnh phổ giúp nhận diện Pt, còn cường độ đỉnh được dùng để định lượng. Tuy nhiên, mối quan hệ giữa cường độ và nồng độ còn chịu ảnh hưởng của nền silicone, thành phần công thức và hình học mẫu. Vì vậy, phương pháp cần được hiệu chuẩn bằng các mẫu đại diện.

Xem thêm: EDXRF là gì? Nguyên lý, ưu điểm và ứng dụng của máy XRF tán sắc năng lượng.

Ưu điểm của EDXRF đối với mẫu silicone dạng lỏng

Chuẩn bị mẫu đơn giản

Mẫu được rót trực tiếp vào cốc phân tích có gắn màng mỏng phù hợp. Không cần phân hủy mẫu bằng acid, đốt mẫu hoặc chuyển Pt sang dung dịch đo.

Đo trực tiếp trong không khí

Phương pháp ứng dụng của Hitachi đo Pt trong đường khí không khí. Do Pt là nguyên tố nặng và phát tia X có năng lượng tương đối cao, ứng dụng này không cần sử dụng khí helium.

Thời gian phân tích ngắn

Tài liệu ứng dụng Hitachi sử dụng thời gian đo 180 giây. Khi tính cả thao tác chuẩn bị cốc mẫu, kết quả có thể được cung cấp trong vài phút.

Phân tích nhiều mẫu tự động

X-Supreme8000 có khay tự động 10 vị trí. Người vận hành có thể xếp nhiều mẫu, mẫu kiểm soát chất lượng hoặc mẫu lặp để máy đo liên tiếp mà không phải thay từng cốc sau mỗi phép đo.

Ít hóa chất và chất thải

Phương pháp không cần acid, dung môi pha loãng hoặc khí đốt plasma. Vật tư tiêu hao chính gồm cốc mẫu và màng đo.

Chuẩn bị mẫu Pt trong silicone

Đồng nhất mẫu trước khi lấy

Silicone có thể có độ nhớt cao và các thành phần trong công thức có thể phân bố không đồng đều nếu bảo quản lâu. Trước khi lấy mẫu cần:

• Trộn theo quy trình phù hợp với sản phẩm.
• Tránh tạo quá nhiều bọt khí.
• Không làm nhiễm mẫu bằng dụng cụ chứa Pt hoặc kim loại khác.
• Lấy phần mẫu đại diện cho toàn bộ mẻ.

Rót mẫu vào cốc XRF

Trong tài liệu ứng dụng của Hitachi, mẫu lỏng được rót vào cốc có màng Poly4. Để duy trì hình học đo ổn định, cốc được điền đến vạch bên trong, tương đương khoảng 13 mL.

Việc giữ cùng một mức rót rất quan trọng vì nó giúp:

• Duy trì chiều dày mẫu nhất quán.
• Giảm sai lệch do khoảng cách đến cửa sổ đo.
• Đảm bảo mẫu chuẩn và mẫu thử có cùng cách trình bày.
• Cải thiện độ lặp lại giữa các lần đo.

Kiểm soát bọt khí

Bọt khí tại vùng đo làm thay đổi mật độ và chiều dày hiệu dụng của mẫu. Sau khi rót mẫu cần kiểm tra đáy màng và loại bỏ cốc có bọt khí lớn hoặc màng bị nhăn.

Kiểm tra khả năng tương thích của màng

Không phải mọi loại màng XRF đều tương thích với mọi công thức silicone. Trước khi áp dụng thường quy cần xác nhận:

• Màng không bị trương, giòn hoặc rò rỉ.
• Màng không chứa tạp chất gây ảnh hưởng đến vùng phổ Pt.
• Màng được lắp căng và phẳng.
• Thời gian tiếp xúc mẫu không làm thay đổi màng.

Sử dụng cửa sổ an toàn

Cốc mẫu được đặt trên khay phân tích phía trên cửa sổ an toàn có màng bảo vệ. Bộ phận này giúp giảm nguy cơ mẫu rò rỉ trực tiếp vào bên trong thiết bị.

Điều kiện đo điển hình của Hitachi X-Supreme8000

Các thông số trên tạo ra dữ liệu trong một hiệu chuẩn cụ thể của Hitachi. Không nên tự ý sao chép điều kiện sang một thiết bị, nền silicone hoặc dải Pt khác mà không xác nhận phương pháp.

Hiệu chuẩn Pt trong silicone

Bộ mẫu chuẩn

Đường hiệu chuẩn cần sử dụng các mẫu có hàm lượng Pt đã biết và nền tương đồng với mẫu thực tế. Tài liệu Hitachi sử dụng bảy mức chuẩn từ 12 đến 150 mg/kg:

Sai số chuẩn của đường hiệu chuẩn trong bộ dữ liệu này là 2,7 mg/kg.

Yêu cầu đối với mẫu chuẩn

Để đường hiệu chuẩn đại diện cho mẫu sản xuất, bộ chuẩn nên:

• Bao phủ toàn bộ dải Pt dự kiến.
• Có nhiều điểm quanh giá trị mục tiêu và giới hạn kiểm soát.
• Có nền silicone tương đồng về thành phần và độ nhớt.
• Được xác định giá trị bằng phương pháp tham chiếu phù hợp.
• Được bảo quản trong điều kiện hạn chế phân lớp hoặc nhiễm bẩn.

Không nên ngoại suy ngoài dải hiệu chuẩn

Kết quả thấp hơn hoặc cao hơn phạm vi chuẩn có độ không chắc chắn lớn hơn. Nếu mẫu sản xuất thường nằm ngoài khoảng 12–150 mg/kg, cần xây dựng hoặc mở rộng đường hiệu chuẩn bằng các chuẩn phù hợp.

Độ lặp lại điển hình

Hitachi đo lặp 10 lần một mẫu có giá trị Pt danh định 12 mg/kg. Kết quả trung bình là 10,8 mg/kg và độ chụm ở mức tin cậy 95% là 2,4 mg/kg.

Dữ liệu này cho thấy khả năng lặp lại trong điều kiện hiệu chuẩn và trình bày mẫu cụ thể. Không nên xem đây là thông số bảo đảm cho mọi loại silicone, vì kết quả còn phụ thuộc vào độ đồng nhất, độ nhớt, mức rót, loại cốc, màng đo, dải Pt, thời gian đo và bộ mẫu chuẩn.

Kiểm soát chất lượng trong vận hành thường quy

Mẫu kiểm soát chất lượng

Mẫu kiểm soát chất lượng cần có giá trị Pt mục tiêu và giới hạn chấp nhận. Nên đo mẫu này trước khi bắt đầu một ca đo, sau khi thay lô vật tư, sau bảo trì và theo tần suất quy định trong hệ thống chất lượng.

Mẫu thiết lập thiết bị

Hitachi sử dụng hai mẫu thiết lập thiết bị để theo dõi độ nhạy dài hạn của phép đo Pt. Các mẫu này không được dùng làm điểm trong đường hồi quy nồng độ.

Khi nào cần tái chuẩn hóa?

Chiến lược phù hợp là đo mẫu kiểm soát chất lượng định kỳ và chỉ tái chuẩn hóa khi kết quả vượt giới hạn. Nếu mẫu QC không đạt:

1. Kiểm tra cốc, màng và mức rót.
2. Chuẩn bị một phần mẫu QC mới.
3. Đo lại để loại trừ lỗi trình bày mẫu.
4. Nếu vẫn không đạt, thực hiện tái chuẩn hóa bằng mẫu thiết lập.
5. Đo lại mẫu QC để xác nhận hệ thống đã trở về trạng thái kiểm soát.

Các yếu tố có thể gây sai số

• Nền silicone thay đổi: polymer, phụ gia, chất độn hoặc độ nhớt khác nhau có thể làm thay đổi sự hấp thụ và tán xạ tia X.
• Mẫu phân lớp hoặc chưa đồng nhất: làm kết quả phụ thuộc vào vị trí lấy mẫu.
• Mức rót không nhất quán: làm thay đổi hình học đo và chiều dày mẫu.
• Bọt khí và màng nhăn: làm thay đổi mật độ hiệu dụng và khoảng cách đến đầu dò.
• Nhiễm bẩn chéo: dụng cụ từng tiếp xúc mẫu Pt cao có thể làm mẫu Pt thấp bị nhiễm.
• Hệ Pt khác với bộ chuẩn: thay đổi công thức có thể cần xác nhận lại hiệu chuẩn.

EDXRF không cho biết những thông tin nào?

Phân tích Pt bằng EDXRF không trực tiếp xác định:

• Pt đang tồn tại dưới dạng hợp chất hoặc phức nào.
• Hoạt tính thực tế của chất xúc tác.
• Mức độ chuyển hóa của phản ứng đóng rắn.
• Lượng silicone đã phủ trên giấy hoặc màng.
• Lực bóc tách của vật liệu nền chống dính.
• Lượng silicone chưa đóng rắn có thể chiết ra.

Để đánh giá toàn diện quá trình, kết quả Pt nên được kết hợp với các phép thử công nghệ và thành phẩm.

Phân tích Pt trong silicone khác FINAT FTM 7 như thế nào?

Xem bài liên quan: FINAT FTM 7: Đo lượng phủ silicone trên giấy và màng bằng EDXRF Hitachi.

Vì sao X-Supreme8000 phù hợp với ứng dụng này?

Hitachi X-Supreme8000 là hệ thống EDXRF để bàn được Hitachi công bố ứng dụng xác định Pt trong silicone dạng lỏng.

• Khay tự động 10 vị trí: phù hợp đo nhiều mẻ, mẫu lặp và mẫu kiểm soát chất lượng.
• Đầu dò SDD độ phân giải cao: hỗ trợ độ nhạy và tốc độ đếm phù hợp cho Pt.
• Đo trong không khí: không cần khí helium cho phương pháp này.
• Lưu và xuất dữ liệu: hỗ trợ quản lý kết quả trong phòng kiểm soát chất lượng.

Quy trình triển khai phương pháp tại nhà máy

1. Xác định đối tượng mẫu và công đoạn lấy mẫu.
2. Xác định dải Pt, giá trị mục tiêu và giới hạn kiểm soát.
3. Chuẩn bị bộ chuẩn có nền tương đồng.
4. Chọn cốc và màng tương thích với silicone.
5. Chuẩn hóa thể tích, mức rót và thời gian chờ.
6. Xây dựng đường hiệu chuẩn và đánh giá sai lệch từng chuẩn.
7. Đo các mẫu xác nhận độc lập.
8. Thiết lập mẫu kiểm soát chất lượng và giới hạn hành động.
9. Đánh giá độ lặp lại ở vùng Pt thấp, trung bình và cao.
10. Ban hành quy trình thao tác và xử lý kết quả không đạt.

Câu hỏi thường gặp

Máy XRF đo platinum trong silicone hay đo hoạt tính xúc tác?

Máy đo tổng hàm lượng nguyên tố Pt. Thiết bị không trực tiếp đo hoạt tính xúc tác hoặc mức độ đóng rắn.

Đơn vị kết quả là gì?

Trong ứng dụng Hitachi, kết quả Pt trong silicone dạng lỏng được báo cáo theo mg/kg.

Phương pháp có cần pha loãng mẫu không?

Tài liệu Hitachi trình bày phép đo trực tiếp: mẫu được rót vào cốc có màng Poly4. Không cần pha loãng nếu mẫu và hiệu chuẩn phù hợp với quy trình này.

Có cần khí helium không?

Không đối với phương pháp được Hitachi công bố. Pt được đo trong đường khí không khí.

Thời gian đo một mẫu là bao lâu?

Điều kiện ứng dụng của Hitachi sử dụng thời gian đo 180 giây.

Dải Pt của đường hiệu chuẩn là bao nhiêu?

Dữ liệu ứng dụng sử dụng bộ chuẩn từ 12 đến 150 mg/kg. Dải làm việc thực tế cần được xác nhận theo mẫu và bộ chuẩn của từng nhà máy.

Có thể dùng cùng một hiệu chuẩn cho mọi loại silicone không?

Không nên mặc định. Thay đổi nền, độ nhớt và phụ gia có thể ảnh hưởng kết quả. Hiệu chuẩn phải được kiểm chứng bằng các mẫu đại diện.

LAB-X5000 có dùng cho ứng dụng này không?

Tài liệu ứng dụng Pt trong silicone dạng lỏng được Hitachi xây dựng cho X-Supreme8000. LAB-X5000 được Hitachi tập trung cho đo lượng phủ silicone trên giấy và màng, cùng một số ứng dụng Pt khác như lớp phủ Pt trên màng pin nhiên liệu. Cần xác nhận riêng với hãng trước khi đề xuất LAB-X5000 cho Pt trong silicone dạng lỏng.

Phân tích Pt có thay thế phép đo lượng phủ silicone không?

Không. Pt trong silicone và lượng phủ silicone là hai chỉ tiêu khác nhau, sử dụng mẫu, nguyên tố và đường hiệu chuẩn khác nhau.

Giải pháp phân tích Pt trong silicone từ Hitachi

X-Supreme8000 cung cấp quy trình EDXRF phù hợp cho phòng kiểm soát chất lượng cần xác định Pt trong silicone dạng lỏng:

• Chuẩn bị mẫu trực tiếp trong cốc XRF.
• Đo trong không khí, không cần khí helium.
• Thời gian đo điển hình 180 giây.
• Khay tự động 10 vị trí.
• Kiểm soát chất lượng và tái chuẩn hóa bằng mẫu thiết lập.
• Lưu và xuất dữ liệu phục vụ quản lý chất lượng.

Lưu ý kỹ thuật: Dữ liệu hiệu năng trong bài được lấy từ một hiệu chuẩn ứng dụng cụ thể của Hitachi. Kết quả thực tế phụ thuộc vào nền silicone, dải Pt, độ đồng nhất mẫu, bộ chuẩn, vật tư trình bày mẫu và kết quả xác nhận phương pháp tại cơ sở sử dụng. Tài liệu ứng dụng không tương đương với một tiêu chuẩn thử quốc tế bắt buộc.
