Silicon là nguyên tố tương đối nhẹ nên tia X huỳnh quang của Si dễ bị không khí hấp thụ. Vì vậy, nhiều hệ XRF trước đây sử dụng khí helium để cải thiện độ ổn định khi đo lớp phủ silicone. Hitachi LAB-X5000 được thiết kế với chức năng tự động bù biến động nhiệt độ và áp suất khí quyển, cho phép thực hiện phép đo lượng phủ silicone thường quy trên giấy trong không khí mà không cần sử dụng helium.
Đối với nhà sản xuất vật liệu nền chống dính, việc loại bỏ bình khí giúp đơn giản hóa lắp đặt, giảm vật tư tiêu hao và thuận tiện hơn khi đặt máy gần dây chuyền. Tuy nhiên, cần hiểu đúng phạm vi của tuyên bố “không cần helium”:
- Đây là phương pháp đã được Hitachi tối ưu cho LAB-X5000.
- Phép đo vẫn cần đường hiệu chuẩn, mẫu trắng và quy trình chuẩn bị mẫu phù hợp.
- Không có nghĩa mọi ứng dụng đo Si bằng EDXRF đều không cần helium.
- Không nên áp dụng một phương pháp duy nhất cho mọi loại giấy nếu chưa xác nhận ảnh hưởng của nền.
Vì sao phân tích Si thường nhạy với không khí?
Khi tia X sơ cấp chiếu vào lớp silicone, nguyên tử silicon phát ra tia X huỳnh quang đặc trưng. Đối với phép đo lượng phủ silicone, LAB-X5000 theo dõi vùng năng lượng quanh vạch Si Kα, khoảng 1,74 keV.
Tia X ở vùng năng lượng thấp bị hấp thụ đáng kể khi truyền qua không khí. Mức hấp thụ phụ thuộc vào chiều dài đường truyền, mật độ không khí, nhiệt độ, áp suất và độ ổn định của hình học đo. Khi nhiệt độ hoặc áp suất thay đổi, mật độ không khí cũng thay đổi, làm cường độ Si đến đầu dò thay đổi dù lượng lớp phủ trên mẫu không đổi.
Khí helium có tác dụng gì trong phép đo XRF?
Helium hấp thụ tia X năng lượng thấp ít hơn không khí. Khi thay phần không khí trong đường truyền bằng helium, tín hiệu của các nguyên tố nhẹ như Na, Mg, Al, Si, P, S hoặc Cl có thể được cải thiện, tùy cấu hình thiết bị và nền mẫu.
Trong phép đo silicone trên giấy, helium có thể giúp tăng tín hiệu Si, giảm ảnh hưởng do biến động mật độ không khí và cải thiện độ nhạy ở vùng lớp phủ rất thấp. Đổi lại, cơ sở sử dụng phải mua và thay bình khí, bố trí bộ điều áp, kiểm tra đường ống và chờ thời gian thổi khí trước phép đo.
Nếu thiết bị có thể duy trì độ ổn định trong không khí đối với đúng ứng dụng, việc không sử dụng helium giúp đơn giản hóa đáng kể quy trình kiểm soát chất lượng.
LAB-X5000 đo silicone không cần helium bằng cách nào?
Theo tài liệu chính thức của Hitachi, LAB-X5000 sử dụng chức năng bù biến động khí quyển tự động. Thiết bị theo dõi sự thay đổi của nhiệt độ và áp suất, sau đó hiệu chỉnh ảnh hưởng của những biến động này lên kết quả phân tích.
Nhờ cơ chế này, phương pháp đo lượng phủ silicone trên giấy được tối ưu để vận hành trong không khí mà vẫn duy trì độ ổn định cần thiết cho kiểm soát thường quy.
Chức năng bù khí quyển không thay thế:
- Đường hiệu chuẩn đúng nền.
- Mẫu trắng thích hợp.
- Mẫu chuẩn và mẫu kiểm soát chất lượng.
- Giá đỡ mẫu bảo đảm bề mặt phẳng.
- Bộ xoay mẫu trong cấu hình ứng dụng.
- Quy trình lấy mẫu đại diện.
Điều kiện đo hiện hành của Hitachi
Tài liệu phương pháp LX5K-Met04 phiên bản 8, phát hành năm 2026, được xây dựng riêng cho LAB-X5000 có ống tia X bia palladium và bộ xoay mẫu.

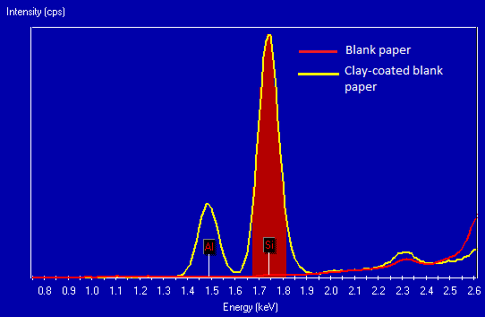

| Thông số | Giá trị |
|---|---|
| Nguyên tố | Si |
| Điện áp ống tia X | 8 kV |
| Dòng ống tia X | 375 µA |
| Bộ lọc | Không dùng bộ lọc |
| Vùng năng lượng | 1,66–1,83 keV |
| Thời gian đo | 40 giây |
| Bộ xoay mẫu | Bật khi đo |
| Mô hình hiệu chuẩn | Tuyến tính, có hiệu chỉnh mẫu trắng |
| Đơn vị | g/m² |
Phương pháp này dành cho giấy không chứa hoặc không phủ khoáng sét. Với giấy CCK phủ khoáng sét, Hitachi quy định phương pháp riêng có hiệu chỉnh tín hiệu Al.

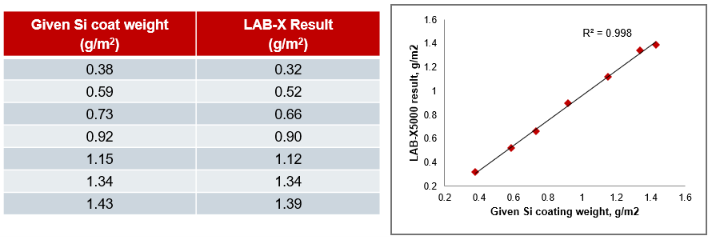

Hiệu năng điển hình của phương pháp không dùng helium
| Chỉ tiêu | Giá trị điển hình |
|---|---|
| Dải hiệu chuẩn | 0–2,2 g/m² |
| Thời gian đo | 40 giây |
| Sai số chuẩn của đường hiệu chuẩn | 0,02 g/m² |
| Giới hạn phát hiện, 3σ | 0,003 g/m² |
| Giới hạn định lượng, 10σ | 0,010 g/m² |
| Độ chụm, mức tin cậy 95% | Nhỏ hơn 0,01 g/m² tại mức 1,0 g/m² |
Đây là hiệu năng điển hình của một cấu hình và bộ hiệu chuẩn cụ thể. Kết quả thực tế còn phụ thuộc nền giấy, hóa học silicone, chất lượng mẫu chuẩn, cách lấy mẫu và điều kiện tại cơ sở sử dụng.
Không dùng helium có làm kết quả kém ổn định hơn không?
Không thể kết luận chỉ từ việc phương pháp sử dụng không khí hay helium. Độ ổn định phụ thuộc toàn bộ thiết kế hệ thống.
Trong tài liệu ứng dụng của Hitachi, một mẫu được theo dõi định kỳ trong sáu tháng mà không tái chuẩn hóa hoặc điều chỉnh khác. Nhiệt độ môi trường thay đổi khoảng 15–25°C, máy từng được tắt trong kỳ nghỉ hai tuần và được di chuyển ra ngoài để trình diễn.
- Giá trị trung bình: 0,864 g/m².
- Độ lệch chuẩn: 0,010 g/m².
- Độ lệch chuẩn tương đối: 1,1%.
- Giá trị nhỏ nhất: 0,841 g/m².
- Giá trị lớn nhất: 0,884 g/m².
Dữ liệu này minh họa khả năng ổn định của cấu hình thử nghiệm, nhưng không thay thế việc thiết lập mẫu QC và xác nhận phương pháp tại từng nhà máy.
Bộ xoay mẫu, mẫu trắng và bù khí quyển khác nhau như thế nào?
| Chức năng | Nguồn biến động được xử lý |
|---|---|
| Bù biến động khí quyển | Ảnh hưởng của thay đổi nhiệt độ và áp suất lên tín hiệu Si trong không khí |
| Bộ xoay mẫu | Không đồng đều cục bộ của lớp phủ trong đĩa mẫu |
| Hiệu chỉnh mẫu trắng | Tín hiệu nền và khác biệt giữa các loại giấy nền |
| Đường hiệu chuẩn | Quan hệ giữa cường độ Si và lượng lớp phủ theo g/m² |
Độ lặp lại tốt chỉ đạt được khi các yếu tố trên cùng được kiểm soát.
Hiệu chỉnh bằng mẫu trắng vẫn cần thiết
Không sử dụng helium không có nghĩa là có thể bỏ qua mẫu trắng. Giấy nền có thể tạo tín hiệu nền tại vùng Si và ảnh hưởng đến mức hấp thụ tia X.
- Mẫu trắng là giấy cùng loại và định lượng nhưng không phủ silicone.
- Mẫu trắng không được đưa vào mô hình hồi quy như một chuẩn 0 g/m².
- Mẫu trắng được đo riêng để hiệu chỉnh đường nền.
- Khi thay loại giấy nền, cần đo mẫu trắng mới trước khi đo mẫu sản xuất.
Một đường hiệu chuẩn có dùng cho mọi loại giấy không?
Một số tài liệu giới thiệu cũ của Hitachi cho biết đường hiệu chuẩn glassine có thể được mở rộng sang nhiều loại giấy bằng cách đo mẫu trắng của nền mới.
Tuy nhiên, tài liệu phương pháp Hitachi phát hành năm 2026 hiện phân tách:
- LX5K-Met04: giấy không chứa hoặc không phủ khoáng sét.
- LX5K-Met32: giấy kraft phủ khoáng sét CCK.
Phương pháp CCK đo thêm vùng phổ Al và dùng tín hiệu Al để hiệu chỉnh ảnh hưởng của kaolin. Bộ chuẩn cũng cần bao gồm các mẫu CCK có biến thiên lớp khoáng.
Phương pháp CCK có cần helium không?
Tài liệu LX5K-Met32 sử dụng điều kiện 8 kV, 375 µA, không dùng bộ lọc và thời gian 40 giây. Phương pháp theo dõi cả Si và Al để hiệu chỉnh nền khoáng, không yêu cầu helium.
- Dải hiệu chuẩn điển hình: 0–1,6 g/m².
- Sai số chuẩn của đường hiệu chuẩn: 0,05 g/m².
- Giới hạn phát hiện: 0,020 g/m².
- Giới hạn định lượng: 0,060 g/m².
Sự khác biệt so với giấy không chứa khoáng không nên được diễn giải chỉ theo việc có hay không có helium. Nền CCK phức tạp hơn và yêu cầu mô hình hiệu chỉnh riêng.
Khi nào helium vẫn có thể cần thiết?
LAB-X5000 vẫn có tùy chọn helium cho các ứng dụng cần cải thiện hiệu năng nguyên tố nhẹ. Trong nhóm silicone, helium có thể được xem xét khi:
- Lượng phủ thấp hơn đáng kể so với dải đã xác nhận.
- Mẫu là màng rất mỏng hoặc nền làm tín hiệu Si yếu.
- Cần đo chỉ tiêu khác ngoài phương pháp lượng phủ thường quy.
- Giới hạn phát hiện yêu cầu thấp hơn khả năng của cấu hình không khí.
- Phương pháp nội bộ bắt buộc sử dụng helium.
Lợi ích vận hành khi không dùng khí helium
- Giảm vật tư tiêu hao: không phải mua và thay bình khí cho phương pháp này.
- Đơn giản hóa lắp đặt: không cần bộ điều áp và đường ống khí.
- Giảm thao tác: không cần kiểm tra bình hoặc chờ thổi khí.
- Giảm nguy cơ gián đoạn: không phụ thuộc nguồn cung helium.
- Thuận tiện gần dây chuyền: quy trình đo đơn giản và dễ đào tạo.
Không dùng helium có làm giảm thời gian đo không?
Lợi ích chính là loại bỏ thời gian thổi khí. Thời gian thu phổ của phương pháp hiện hành vẫn là 40 giây mỗi mẫu.
- Cắt đĩa giấy khoảng 35 mm.
- Đặt mẫu vào giá đỡ.
- Đưa giá đỡ vào cổng phân tích.
- Nhập mã mẫu.
- Nhấn Start.
- Đọc kết quả g/m² và trạng thái Đạt/Không đạt.
Kết quả sơ bộ xuất hiện sau vài giây và được cập nhật đến khi phép đo hoàn tất.
Chuẩn bị thiết bị trước khi hiệu chuẩn
Hitachi khuyến nghị để máy hoạt động ít nhất hai giờ trước khi đo chuẩn hiệu chuẩn nhằm đạt ổn định nhiệt độ.
- Lắp cửa sổ an toàn đúng hướng dẫn.
- Kiểm tra giá đỡ mẫu và dụng cụ cắt.
- Bảo đảm mẫu chuẩn sạch và phẳng.
- Kiểm tra mẫu thiết lập và mẫu QC.
- Sử dụng đúng mẫu phương pháp cài trong thiết bị.
Yêu cầu làm ấm máy không mâu thuẫn với chức năng bù khí quyển. Bù khí quyển xử lý thay đổi môi trường; trạng thái nhiệt của thiết bị vẫn quan trọng khi thiết lập hiệu chuẩn.
Quy trình vận hành thường quy
- Đo mẫu kiểm soát chất lượng theo tần suất quy định.
- Chọn mẫu trắng phù hợp với giấy nền đang sản xuất.
- Đo mẫu trắng mới khi thay cuộn hoặc thay loại nền nếu cần.
- Lấy mẫu theo vị trí ngang và dọc cuộn.
- Cắt mẫu bằng dụng cụ sạch, tránh chạm vùng đo.
- Đặt mẫu phẳng và đúng mặt phủ.
- Nhập mã mẫu và bắt đầu đo.
- So sánh kết quả với giới hạn kiểm soát.
- Lưu dữ liệu theo cuộn, mẻ, thời gian và vị trí.
Các lỗi thường gặp
- Cho rằng không cần mẫu trắng: bù khí quyển không loại bỏ ảnh hưởng nền giấy.
- Dùng sai phương pháp cho CCK: giấy phủ khoáng cần hiệu chỉnh Al hoặc hiệu chuẩn riêng.
- Không làm ấm máy trước hiệu chuẩn: dữ liệu chuẩn có thể không đại diện trạng thái ổn định.
- Mẫu không phẳng: nếp gấp hoặc khoảng hở làm thay đổi hình học đo.
- Nhiễm silicone trên dụng cụ cắt: có thể làm mẫu trắng cao giả.
- Không lấy mẫu theo khổ cuộn: bộ xoay chỉ lấy trung bình trên đĩa mẫu.
- Suy rộng sang mọi máy XRF: khả năng đo trong không khí phụ thuộc thiết kế và phương pháp.
So sánh đo trong không khí và đo với helium
| Tiêu chí | Không khí với LAB-X5000 | Khí helium |
|---|---|---|
| Vật tư khí | Không cần cho phương pháp này | Cần nguồn khí và bộ điều áp |
| Biến động khí quyển | Được bù tự động | Giảm do thay không khí bằng helium |
| Độ nhạy nguyên tố nhẹ | Phù hợp dải đã xác nhận | Có thể tốt hơn ở mức rất thấp |
| Thao tác | Đơn giản hơn | Cần quản lý và thổi khí |
| Ứng dụng | Lượng phủ silicone thường quy trên giấy | Ứng dụng nồng độ rất thấp hoặc có yêu cầu riêng |
LAB-X5000 phù hợp với cơ sở nào?
Hitachi LAB-X5000 phù hợp khi cần:
- Đo lượng phủ silicone thường xuyên.
- Đặt máy trong phòng QC hoặc gần dây chuyền.
- Thao tác đơn giản cho nhân sự sản xuất.
- Kết quả nhanh theo g/m².
- Đánh giá Đạt/Không đạt tại chỗ.
- Giảm phụ thuộc nguồn cung helium.
- Đo từng mẫu với số lượng vừa phải.
Với lượng mẫu lớn hoặc cần đo tự động nhiều vị trí, có thể xem xét X-Supreme8000.
Câu hỏi thường gặp
LAB-X5000 có hoàn toàn không cần helium không?
Không. Máy không cần helium cho phương pháp đo lượng phủ silicone thường quy trên giấy đã được Hitachi tối ưu. Một số ứng dụng nguyên tố nhẹ hoặc nồng độ thấp khác vẫn có thể dùng helium.
Chức năng bù khí quyển có loại bỏ nhu cầu dùng mẫu trắng không?
Không. Bù khí quyển xử lý ảnh hưởng của không khí; mẫu trắng xử lý ảnh hưởng nền giấy.
Thời gian đo bao lâu?
Tài liệu phương pháp hiện hành sử dụng thời gian 40 giây mỗi mẫu.
Dải đo điển hình là bao nhiêu?
Với giấy không chứa khoáng sét, dải hiệu chuẩn điển hình là 0–2,2 g/m².
Có thể đo giấy CCK không?
Có, nhưng cần phương pháp LX5K-Met32 hoặc hiệu chuẩn có hiệu chỉnh Al.
Có thể đo màng polymer không?
Có, nhưng đường hiệu chuẩn phải đại diện cho đúng nền màng và cấu trúc lớp phủ.
Không dùng helium có làm giới hạn phát hiện cao hơn không?
Tín hiệu Si trong không khí có thể thấp hơn so với helium. Tuy nhiên, cấu hình không khí của LAB-X5000 được Hitachi xác nhận với giới hạn phát hiện điển hình 0,003 g/m² cho giấy không chứa khoáng sét.
Các bài liên quan trong chuyên đề silicone
- Kiểm soát chất lượng vật liệu nền chống dính bằng XRF.
- FINAT FTM 7: Đo lượng phủ silicone trên giấy và màng bằng EDXRF.
- Phân tích platinum trong silicone bằng XRF Hitachi.
- EDXRF là gì? Nguyên lý, ưu điểm và ứng dụng.
Giải pháp đo lượng phủ silicone không dùng helium
LAB-X5000 kết hợp bù biến động khí quyển, đầu dò SDD, bộ xoay mẫu, hiệu chỉnh mẫu trắng, mẫu phương pháp cài sẵn và quy trình kiểm soát chất lượng.
Cần đo lượng phủ silicone nhưng không muốn sử dụng bình helium?
Gửi thông tin loại giấy hoặc màng, dải lượng phủ, số lượng mẫu và mẫu chuẩn hiện có để đánh giá phương pháp LAB-X5000 phù hợp.
Lưu ý kỹ thuật: “Không cần helium” trong bài chỉ áp dụng cho các phương pháp lượng phủ silicone đã được Hitachi tối ưu và xác nhận trên LAB-X5000. Kết quả thực tế phụ thuộc loại nền, dải hiệu chuẩn, bộ chuẩn, phương pháp lấy mẫu và quy trình kiểm soát chất lượng.
